引言

網絡工程是信息時代的基石，而數據通信則是其核心血脈。本次大作業以華為認證的HCIA（Huawei Certified ICT Associate）知識體系為藍本，設計并實施一個綜合性的網絡實驗，旨在將理論知識與工程實踐深度融合。通過搭建一個模擬企業網絡環境，學生能夠系統掌握從網絡規劃、設備配置到故障排查的全流程，從而鞏固網絡工程基礎，提升數據通信技術的綜合應用能力。

一、 實驗?zāi)繕?biāo)與拓?fù)湓O(shè)計

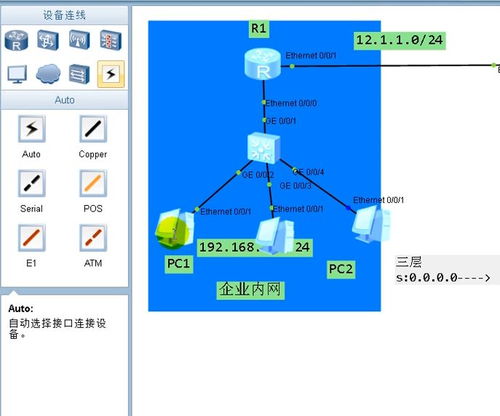

核心目標：構建一個安全、可靠、高效的小型企業網絡，實現跨部門、跨VLAN的數據通信，并接入互聯網。\n拓?fù)湓O(shè)計：采用經典的三層架構（接入層、匯聚層、核心層）。實驗拓?fù)渫ǔ０ǎ?br />1. 核心層：一臺三層交換機，作為整個網絡的網關和路由核心。
2. 匯聚/接入層：多臺二層交換機，用于連接終端用戶，并劃分不同部門（如行政部、技術部）的VLAN。
3. 邊界路由器：一臺路由器，模擬互聯網出口，實現NAT地址轉換。
4. 終端設備：若干PC，分布在不同的VLAN中。
5. 服務器：可部署內部服務器（如FTP、Web）和模擬公網服務器。

二、 關鍵技術點與配置步驟

本綜合實驗涵蓋了HCIA認證中的多個關鍵知識模塊：

1. VLAN與Trunk技術
- 目標：實現部門間的二層隔離與三層互通。

• 步驟：在接入交換機上創建VLAN（如VLAN10、VLAN20），將端口劃入相應VLAN；在交換機之間配置Trunk鏈路，允許多個VLAN流量通過。

2. 三層交換與VLAN間路由
- 目標：使不同VLAN（部門）的PC能夠相互通信。

• 步驟：在核心三層交換機上為每個VLAN配置虛擬接口（SVI），并分配IP地址作為該網段的網關。

3. 靜態路由與默認路由
- 目標：實現局域網與“互聯網”的通信。

• 步驟：在三層交換機上配置指向邊界路由器的靜態路由；在邊界路由器上配置默認路由指向外網（或模擬的ISP網絡），并配置回指到內網網段的靜態路由。

4. DHCP服務
- 目標：為終端PC自動分配IP地址，減輕管理負擔。

• 步驟：可以在三層交換機或?qū)Ｓ梅?wù)器上啟用DHCP服務，為不同VLAN地址池分配參數（IP、掩碼、網關、DNS）。

5. NAT網絡地址轉換
- 目標：使內網使用私網地址的PC能夠訪問互聯網（模擬公網）。

• 步驟：在邊界路由器上配置NAT Outbound策略，將內網私網地址轉換為公網出口地址。

6. 基礎網絡管理與安全
- 目標：保障網絡基本安全與可管理性。

• 步驟：為網絡設備配置Telnet/SSH遠程登錄、特權密碼；在交換機上配置端口安全（如MAC地址綁定）；配置ACL（訪問控制列表）實現簡單的訪問控制。

三、 測試與故障排查

配置完成后，必須進行系統性測試：

1. 連通性測試：同VLAN內PC互ping；不同VLAN間PC互ping；內網PC ping 網關及邊界路由器接口；內網PC ping 模擬的公網服務器地址（測試NAT及路由）。
2. 服務測試：測試DHCP自動獲取IP；測試訪問內部FTP/Web服務器。
3. 故障排查：運用display命令（華為設備）查看接口狀態、MAC表、ARP表、路由表、NAT會話等，使用ping和tracert命令定位網絡層故障點。這是將理論知識轉化為排錯能力的關鍵環節。

四、 實驗與工程意義

通過本次HCIA綜合實驗，學生能夠：

• 深化理論理解：將分散的IP編址、以太網交換、IP路由、NAT等概念在一個完整項目中融會貫通。
• 掌握實操技能：熟練使用命令行界面（CLI）進行網絡設備配置，這是網絡工程師的核心技能。
• 培養工程思維：建立起網絡設計與實施的系統性思維，理解從需求分析、拓?fù)湓O(shè)計、協議選型到配置實施、測試驗收的完整流程。
• 提升排錯能力：在復雜的網絡環境中，分析和解決問題的能力得到實質鍛煉。

###

網絡工程數據通信實訓大作業，以HCIA綜合實驗為載體，不僅是一次課程考核，更是一次面向職業能力的實戰演練。它搭建了從課堂到機房、再從實驗室到真實工程現場的橋梁，為學生未來從事網絡規劃、運維、優化乃至更高級的研發工作奠定了堅實的實踐基礎。在數字化轉型浪潮下，此類綜合性實踐對于培養合格的網絡工程技術人才至關重要。
